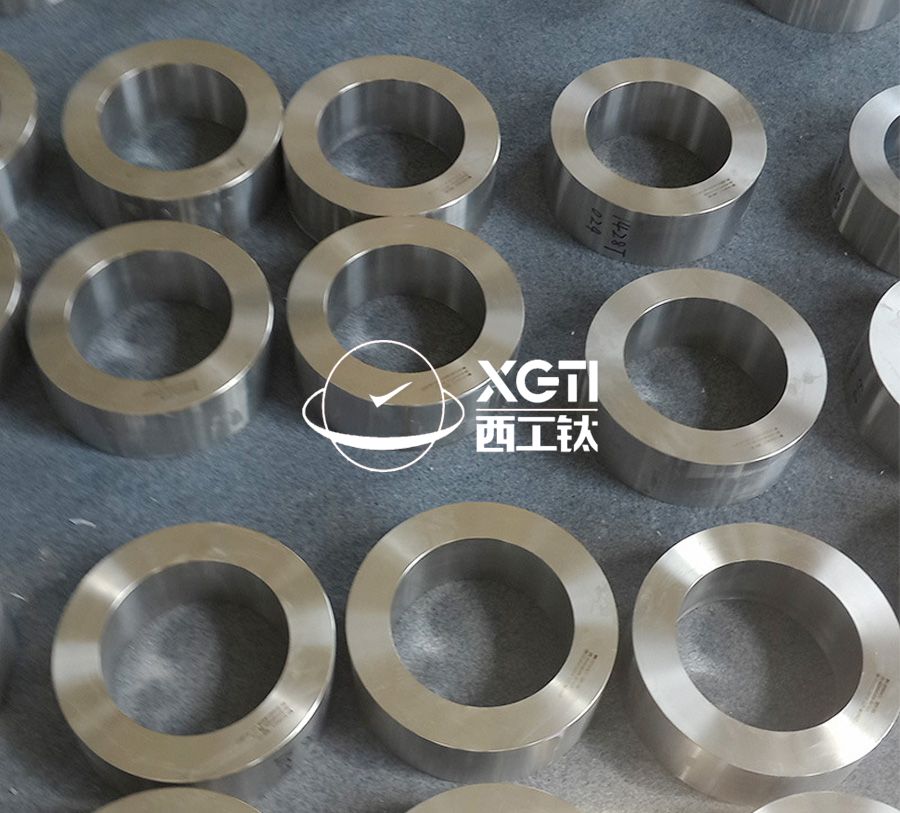

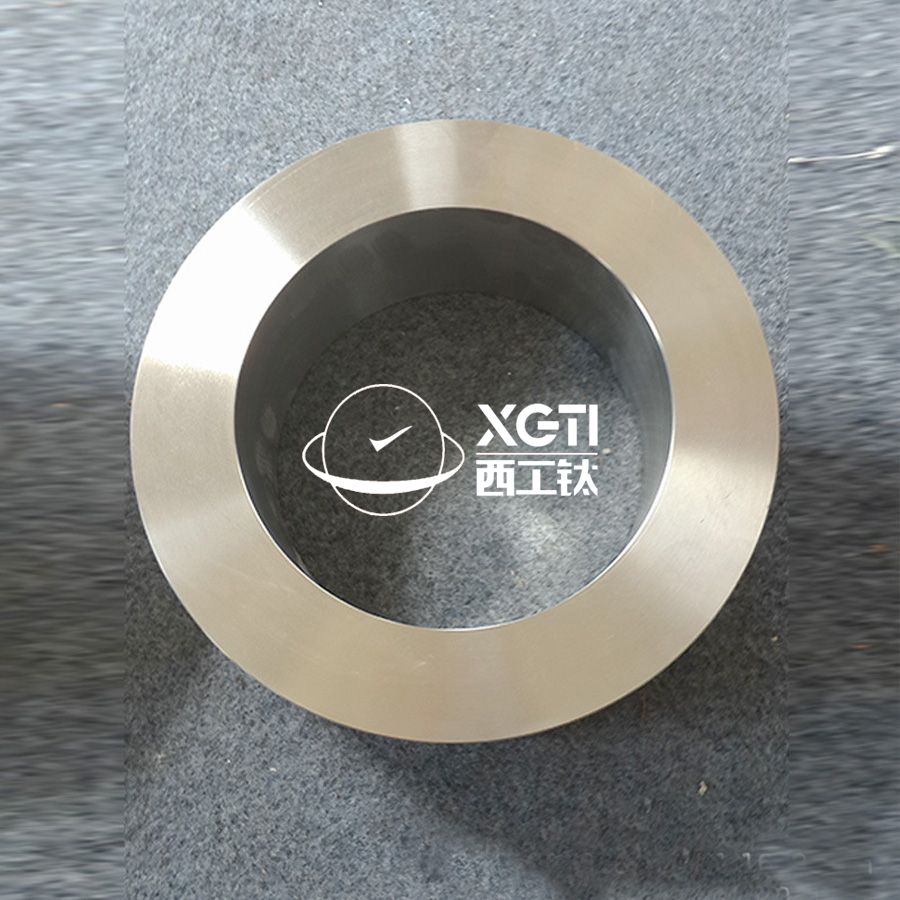

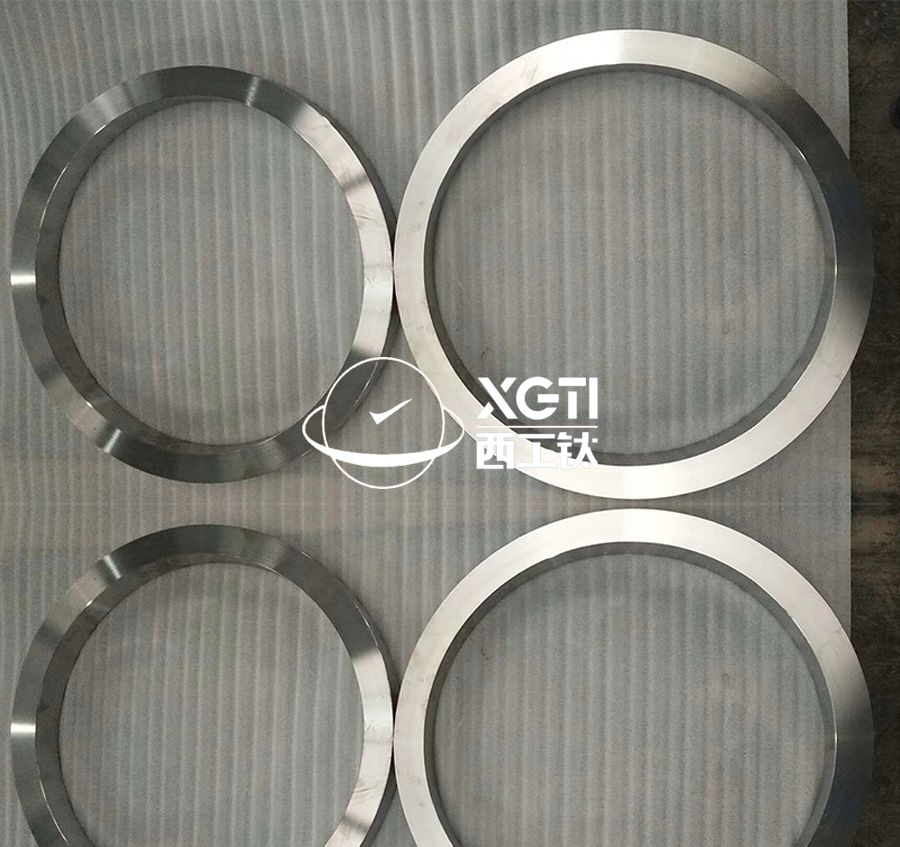

名稱:鈦合金鍛件、鈦環
1.牌號、狀態、規格
牌號 | 供應狀態 | 產品型式 | 規格/mm | |||
Ta0、Ta1、Ta2、Ta3、Ta9、Ta10、Tc4 | 熱加工狀態 (R) 退火狀態 (M) | 環 | 200~400 | 100~300 | 35~120 | 40~150 |
>400~700 | 150~500 | 40~160 | 40~250 | |||
>700~900 | 300~700 | 50~180 | 40~300 | |||
>900~1000 | 400~900 | 70~250 | 40~400 |
2.尺寸允許偏差
環外徑 | 偏差 | 環內徑 | 偏差 | 截面高度 | 偏差 |
200~400 | +3-1 | 100~300 | +1-3 | 35~120 | +3-1 |
>400~700 | +4-2 | 150~500 | +2-4 | 40~160 | +4-2 |
>700~900 | +5-3 | 300~700 | +3-5 | 50~180 | +5-3 |
>900~1300 | +6-3 | 400~900 | +3-6 | 70~250 | +6-3 |
3、室溫力學性能
牌號 | 截面積CM2 | 室溫力學性能,不小于 | |||
抗拉強度 σb,MPa | 規定殘余伸長應力 Σr0.2MPa | 伸長率 δ5,% | 斷面收縮率ψ,% | ||
TA0 | ≤100 | 280 | 170 | 30 | 35 |
TA1 | 370 | 250 | 20 | 35 | |
TA2 | 440 | 320 | 18 | 35 | |
TA3 | 540 | 410 | 15 | 30 | |
TA9 | 370 | 250 | 20 | 30 | |
TA10 | 485 | 345 | 18 | 25 | |
TC4 | 895 | 825 | 10 | 25 |
注:1.表中意外產品,需方需要測定室溫力學性能時,指標應經雙方協商并在合同中注明。
2.需方要求測定TC4產品高溫力學性能時,其實驗溫度及性能指標應經雙方協商并在合同中注明。
